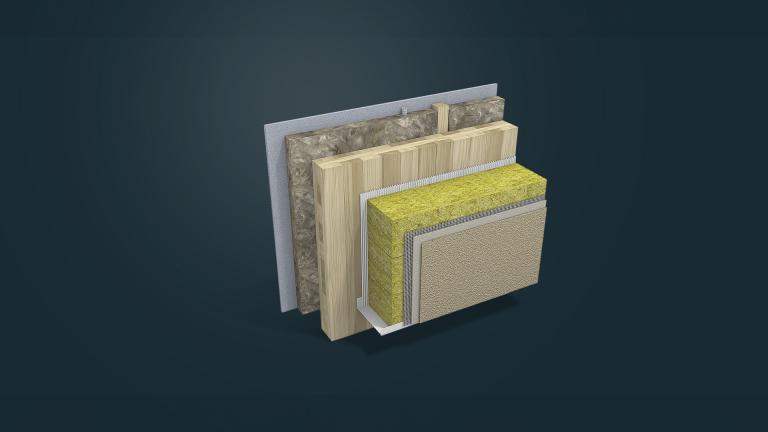

Konstruktionssysteme
Das Wissen und die Erfahrung, die wir beim Konstruieren, Zertifizieren und Bauen von nahezu Nullenergiehäusern gewonnen haben, haben wir bei Lumar auf alle unsere Fertighäuser übertragen.
Außenwände
Durchdachte und optimierte Konstruktionssysteme bilden die Grundlage jedes unserer Häuser.
Massiv iQwood – DLT
Wandstärke
297 mm
297 mm
Dämmstärke
200 mm
200 mm
Wärmedurchgangskoeffizient durch Dämmung
0,15 W/m²K
0,15 W/m²K
Massiv – CLT
Wandstärke
382 mm
382 mm
Dämmstärke
260 mm
260 mm
Wärmedurchgangskoeffizient durch Dämmung
0,12 W/m²K
0,12 W/m²K
Wärmedurchgangskoeffizient unter Berücksichtigung des Holzanteils
0,13 W/m²K
0,13 W/m²K
Passiv Energy 3.0
Wandstärke
407 mm
407 mm
Dämmstärke
360 mm
360 mm
Wärmedurchgangskoeffizient durch Dämmung
0,11 W/m²K
0,11 W/m²K
Wärmedurchgangskoeffizient unter Berücksichtigung des Holzanteils
0,12 W/m²K
0,12 W/m²K
Prestige Eko 3.0
Wandstärke
347 mm
347 mm
Dämmstärke
300 mm
300 mm
Wärmedurchgangskoeffizient durch Dämmung
0,12 W/m²K
0,12 W/m²K
Wärmedurchgangskoeffizient unter Berücksichtigung des Holzanteils
0,13 W/m²K
0,13 W/m²K
Prestige 3.0
Wandstärke
347 mm
347 mm
Dämmstärke
300 mm
300 mm
Wärmedurchgangskoeffizient durch Dämmung
0,12 W/m²K
0,12 W/m²K
Wärmedurchgangskoeffizient unter Berücksichtigung des Holzanteils
0,14 W/m²K
0,14 W/m²K

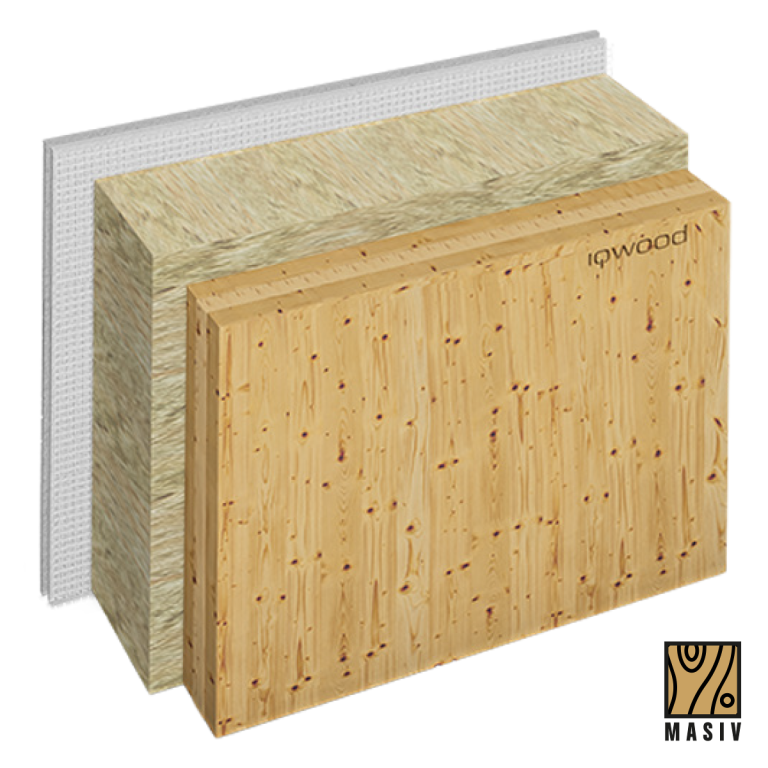

Massiv iQwood – DLT
Für den Bau von Häusern mit massiver Holzrahmenkonstruktion bieten wir Ihnen das innovative Konstruktionssystem LUMAR MASIV iQwood, gefertigt aus massivem Fichtenholz, verleimt mit Buchenholzdübeln. Es handelt sich um ein diffusionsoffenes Konstruktionssystem, das vollständig ohne Leime oder andere chemische Zusätze hergestellt wird. Auf der Außenseite ist die Konstruktion mit 20 cm Fassadendämmung aus Mineralwolle aufgedoppelt. Alternativ können Sie auch Holzfaserdämmung wählen. Im Innenbereich bleibt die sichtbare Holzkonstruktion erhalten, die zu einem angenehmeren Raumklima beiträgt. Lesen Sie mehr über die iQwood-Technologie.
04
02
03
01
Technische Daten

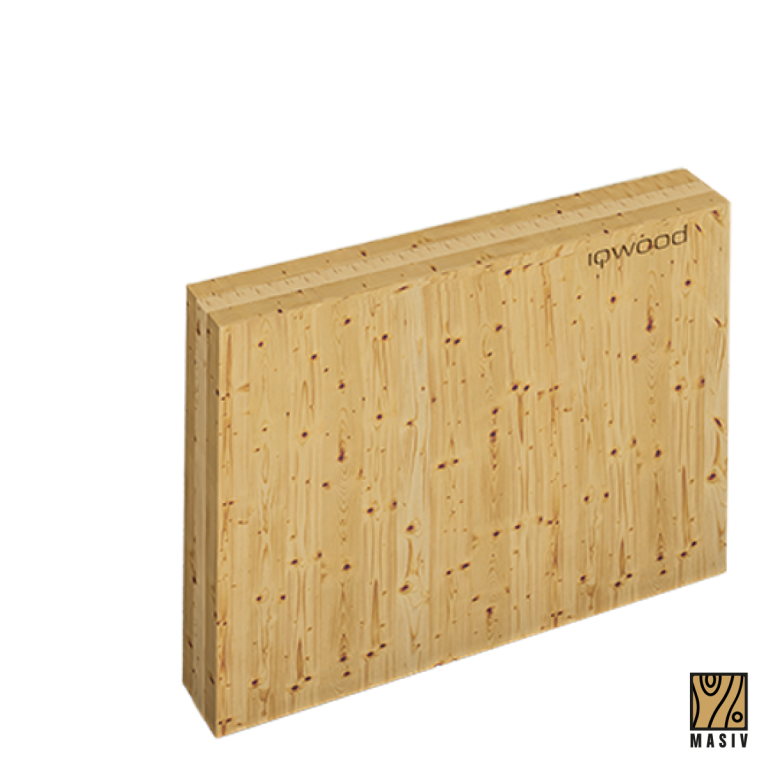

| 01 | Sichtbare iQwood-Wand | 90 mm |

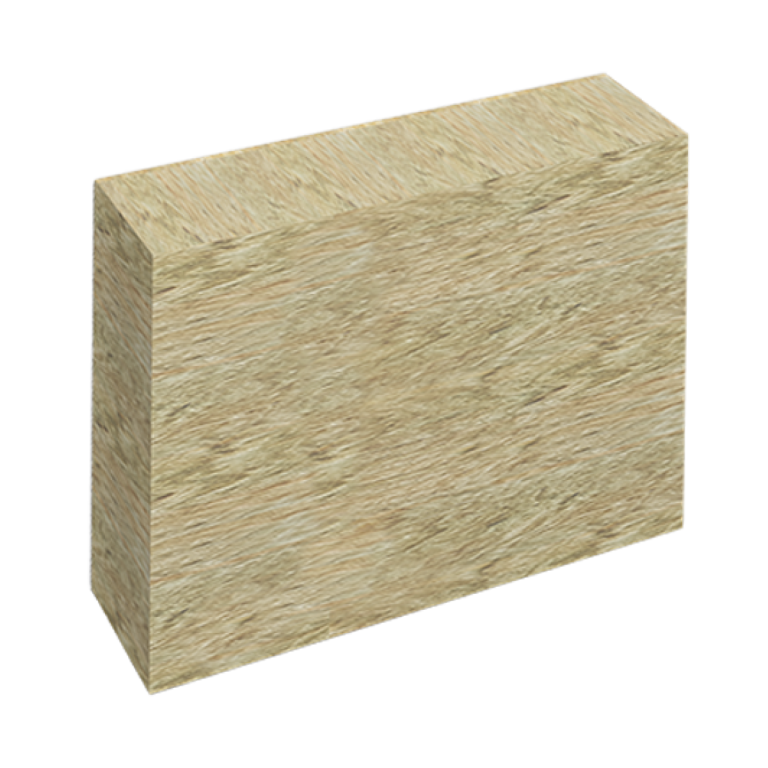

| 02 | Fassadendämmung | 200 mm |

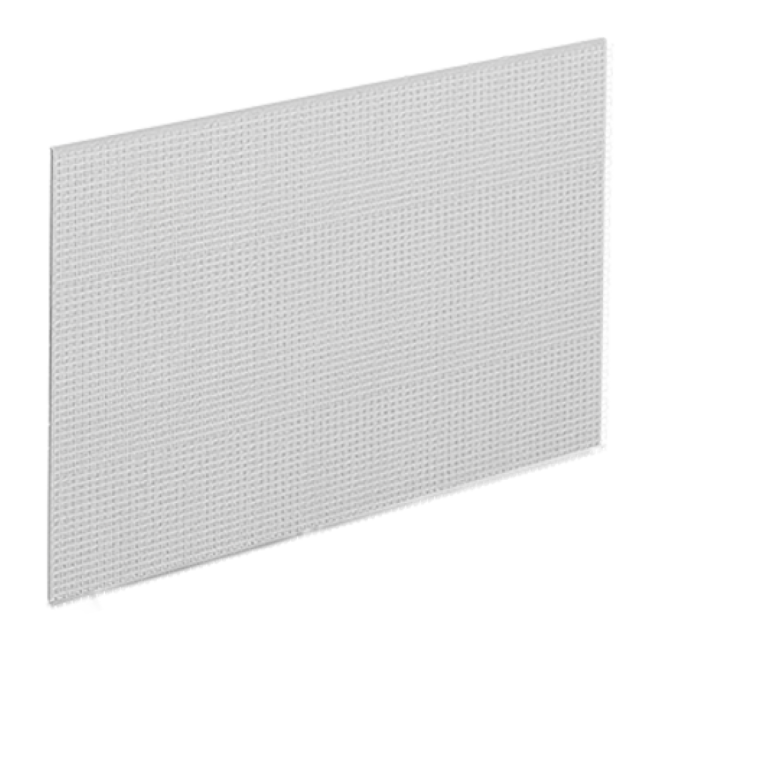

| 03 | Armierungsmörtel und -gewebe | 5 mm |

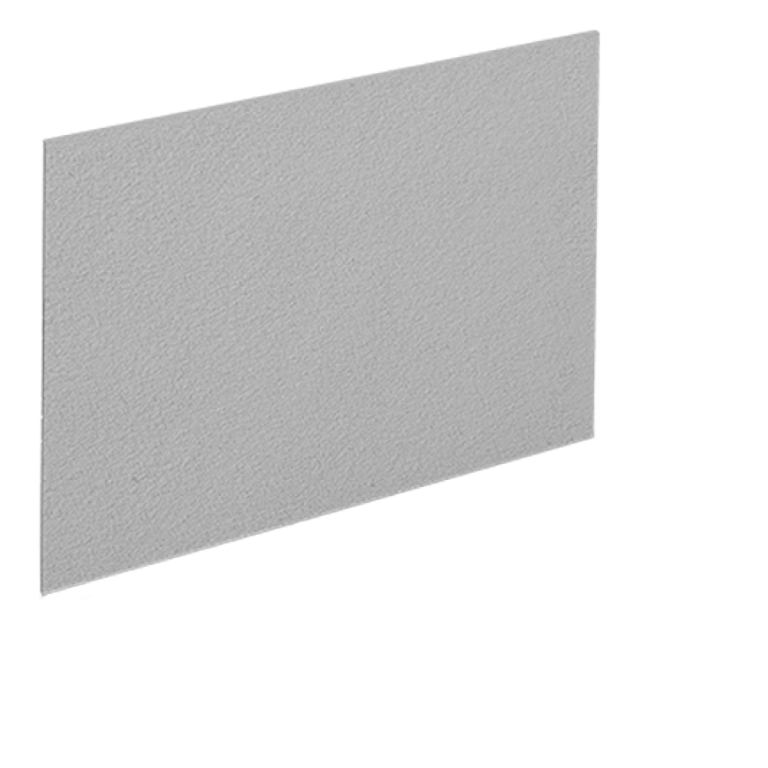

| 04 | Abschlussputz der Fassade | 2 mm |
| Wandstärke | 297 mm | |
| Dämmstärke | 200 mm | |
| Wärmedurchgangskoeffizient durch Dämmung | 0,15 W/m²K | |

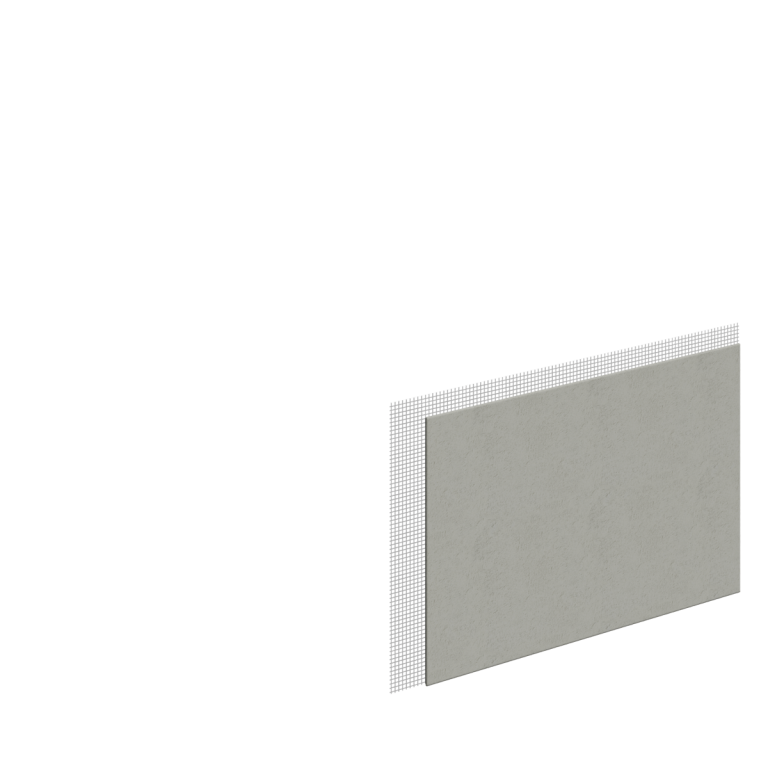

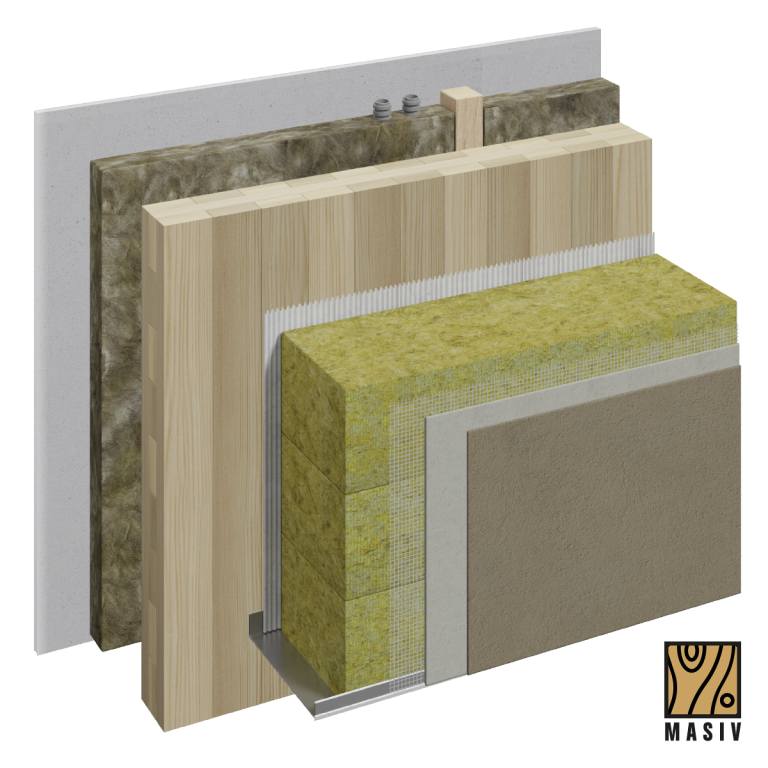

Massiv – CLT
Das Konstruktionssystem LUMAR MASIV richtet sich an alle, die beim Hausbau auf massive Holzelemente setzen möchten. Die Tragkonstruktion besteht aus kreuzverleimten Massivholzelementen (CLT), die sowohl von außen als auch von innen zusätzlich mit mineralischer Dämmung verkleidet werden. Auf der Innenseite entsteht eine 60 mm starke Installationsfläche, in der sämtliche Versorgungsleitungen untergebracht sind. Von außen wird das System mit 200 mm Fassadendämmung versehen. Alternativ kann statt mineralischer Dämmung auch Holzfaserdämmung eingesetzt werden. Dieses System wurde für komplexere Architekturentwürfe und alle entwickelt, die ein Haus in Massivholzbauweise errichten möchten.
06
05
04
03
01
02
Technische Daten

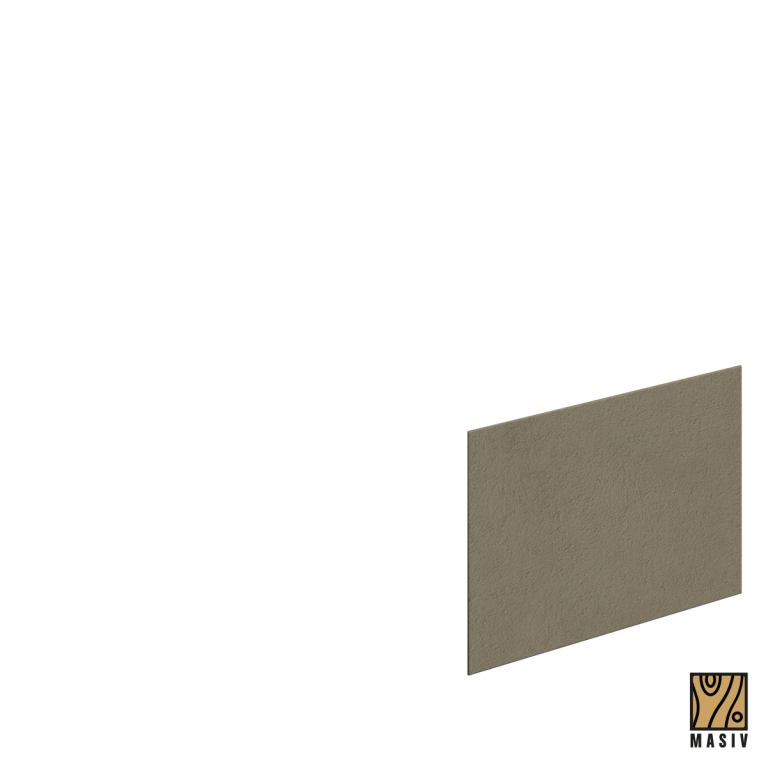

| 01 | Abschlussputz der Fassade | 2 mm |
| 02 | Armierungsmörtel und -gewebe | 5 mm |

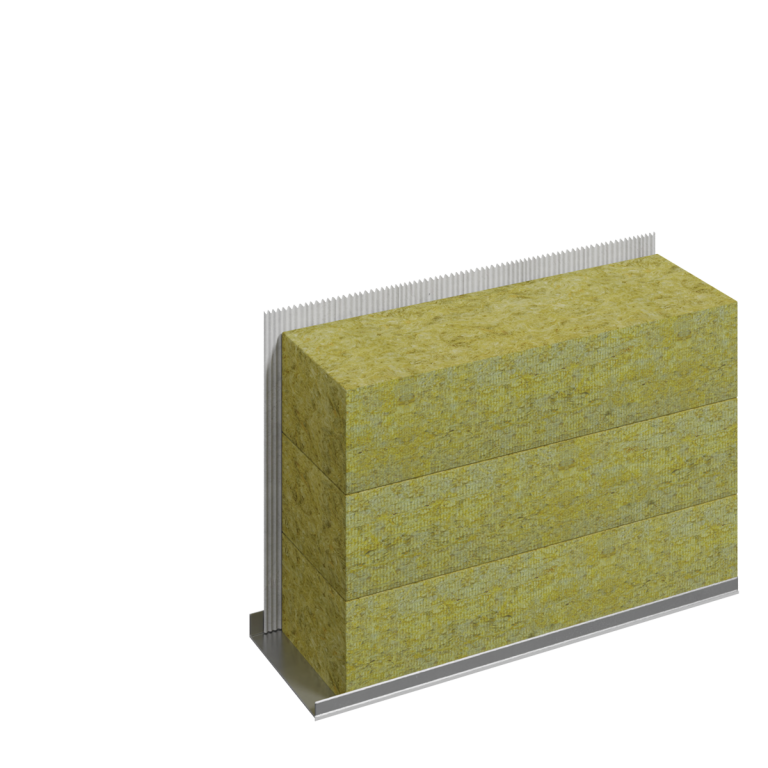

| 03 | Fassadendämmung | 200 mm |

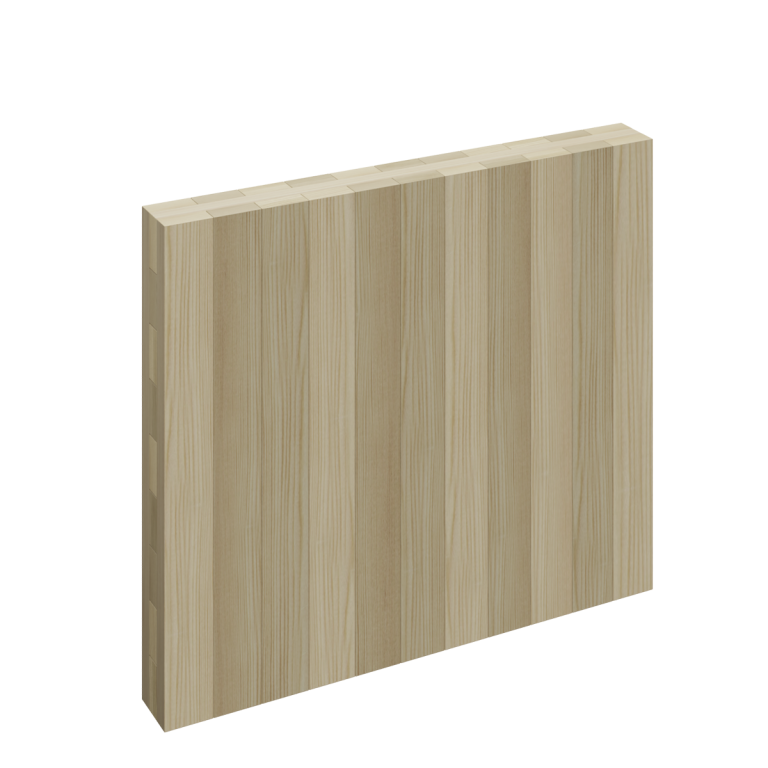

| 04 | Tragende Holzkonstruktion – kreuzverleimte Platten | 100 mm |

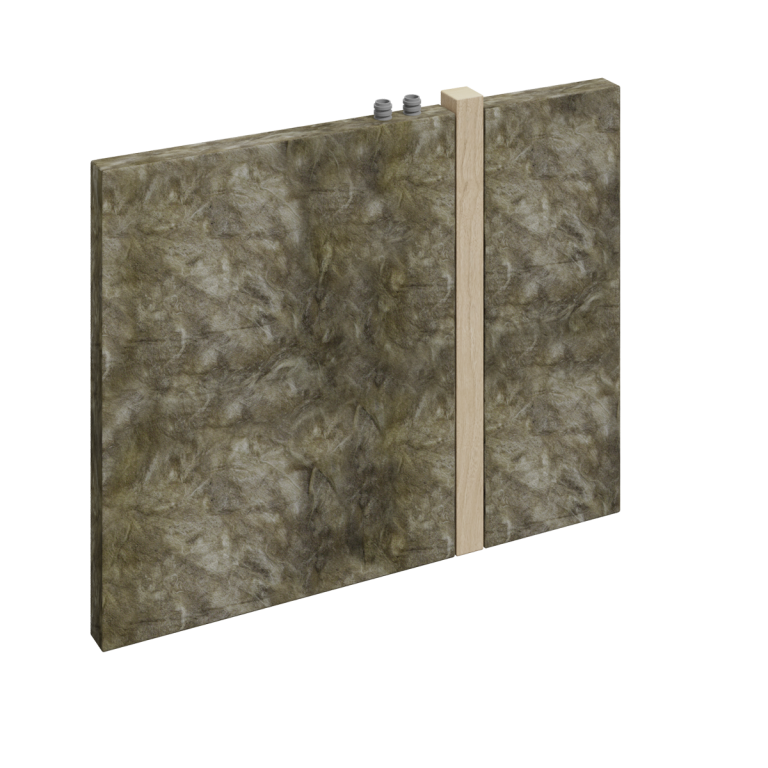

| 05 | Wärme- und Schalldämmung mit Holzunterkonstruktion | 60 mm |

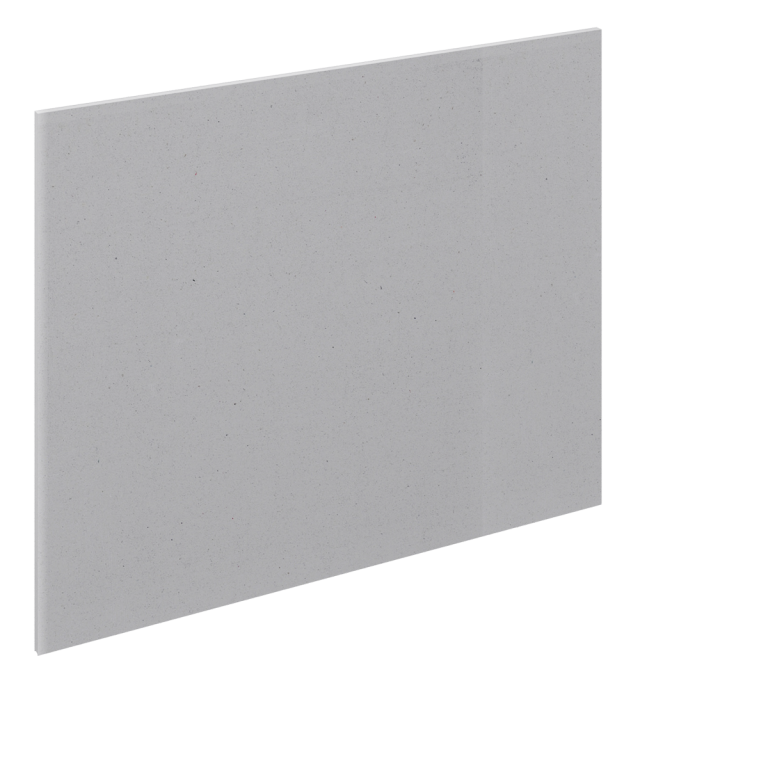

| 06 | Gipskartonplatte | 15 mm |
| Wandstärke | 382 mm | |
| Dämmstärke | 260 mm | |
| Wärmedurchgangskoeffizient durch Dämmung | 0,12 W/m²K | |
| Wärmedurchgangskoeffizient unter Berücksichtigung des Holzanteils | 0,13 W/m²K | |

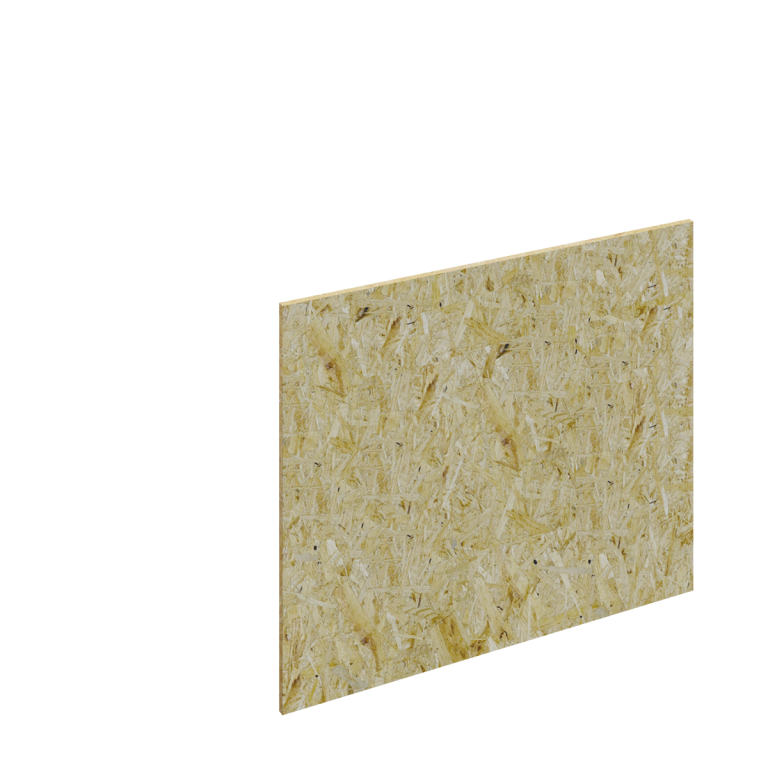

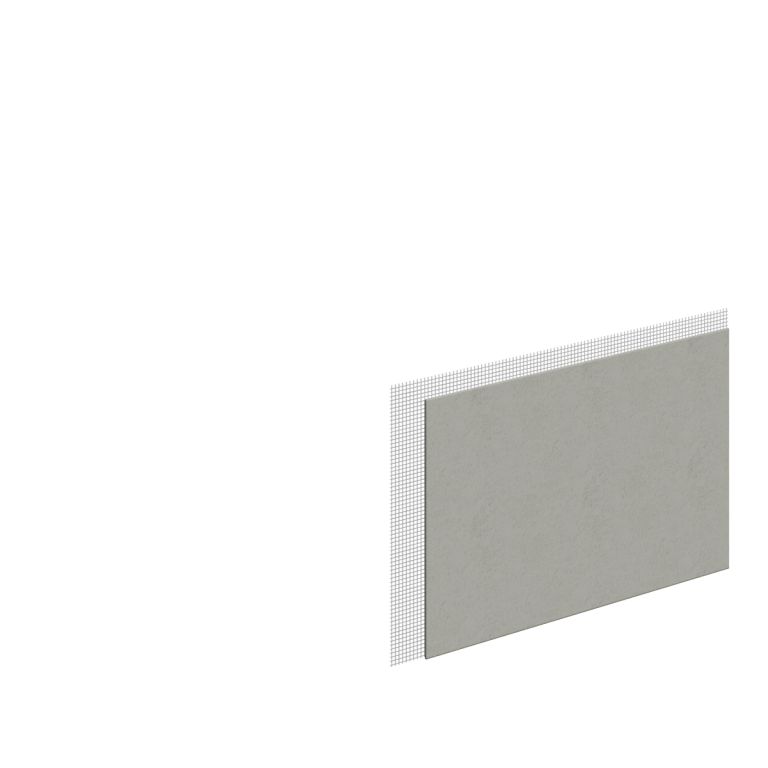

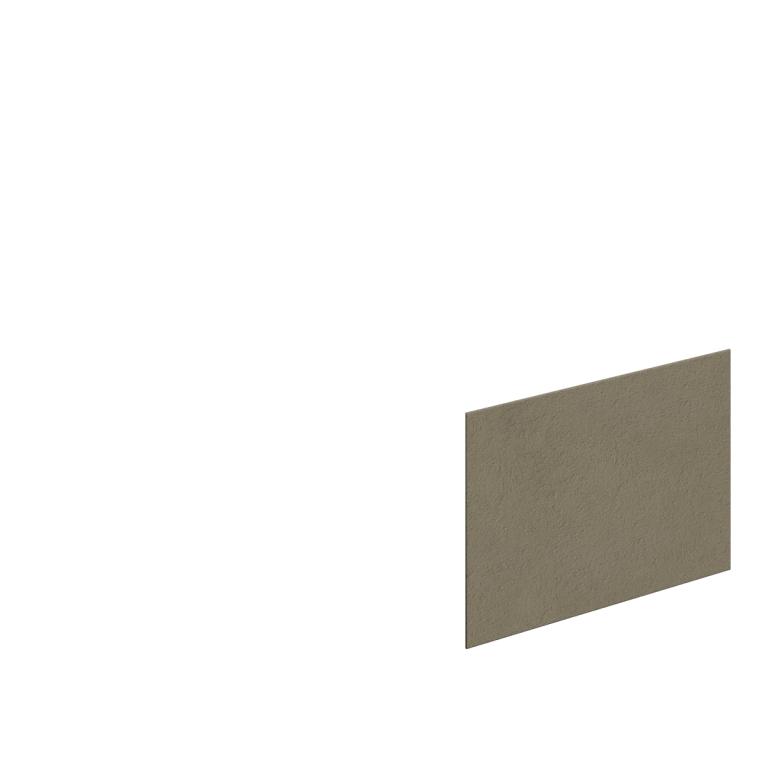

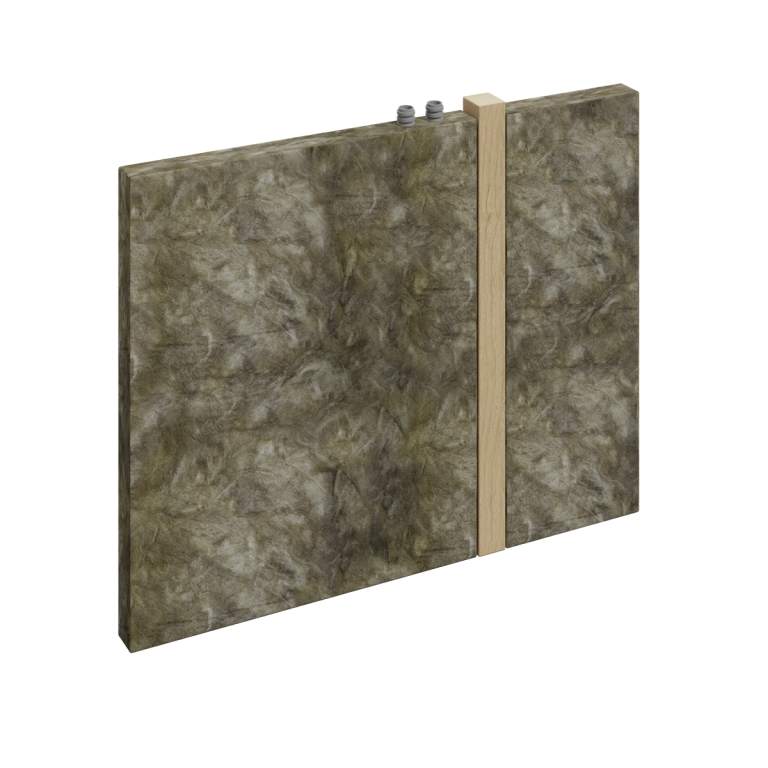

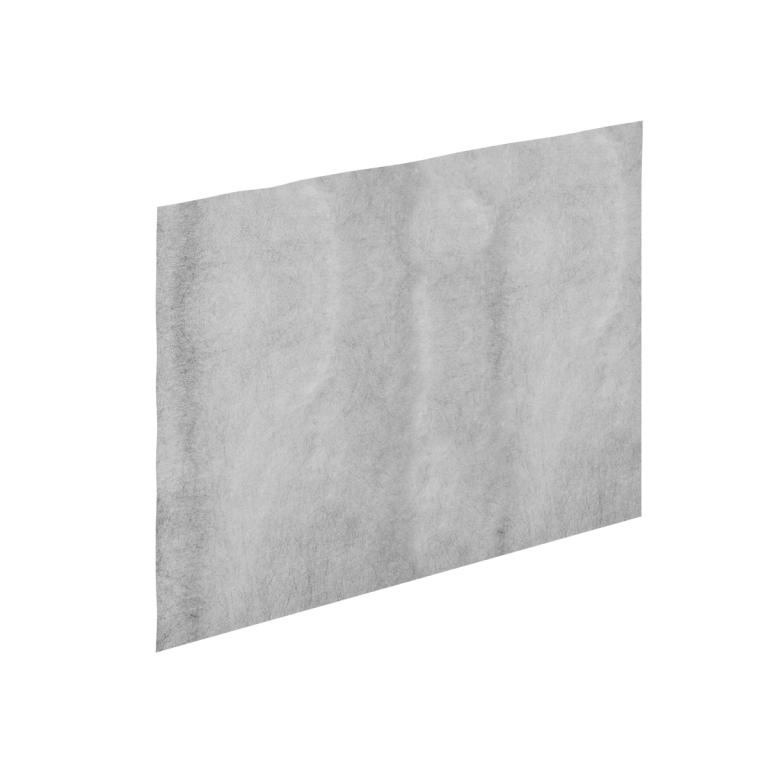

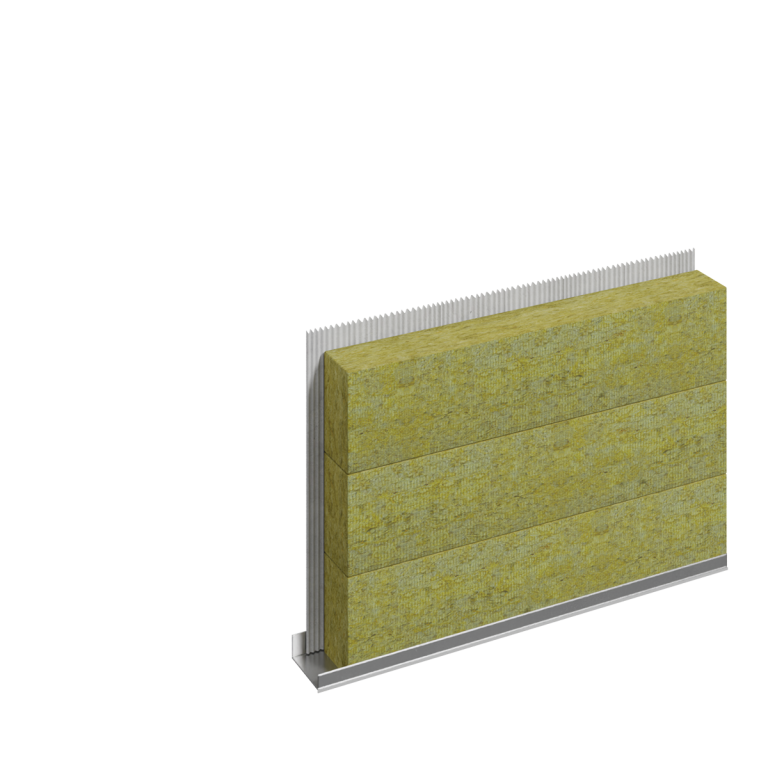

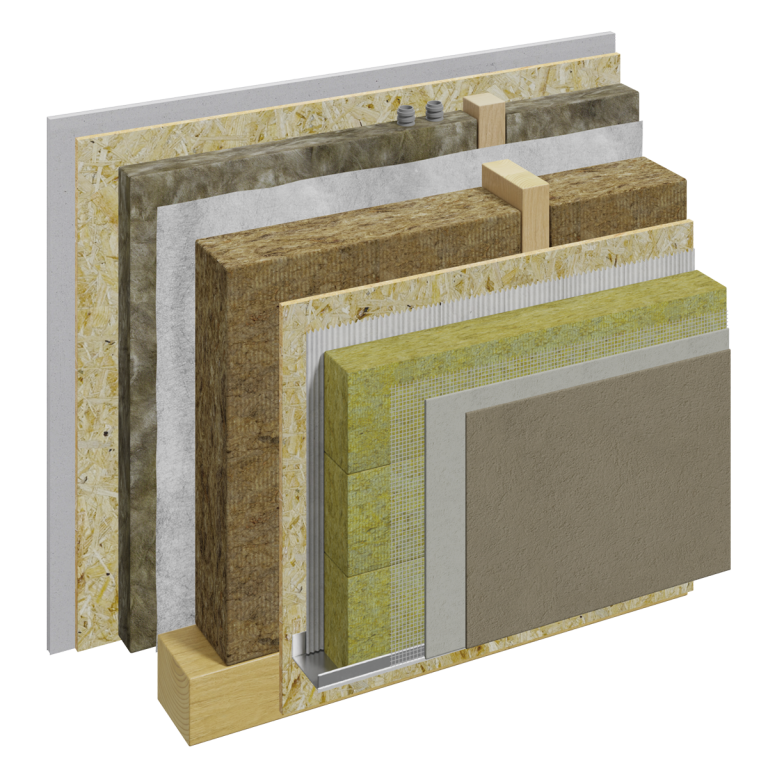

Passiv Energy 3.0
Das Konstruktionssystem LUMAR PASIV ENERGY 3.0 zeichnet sich durch eine durchdachte Materialzusammensetzung und eine sorgfältige Auswahl an Materialien aus. Ausgewählte Materialien bieten hervorragende Wärmeisolierung. Ein großer Vorteil dieses Systems ist die zusätzliche Installationsebene auf der Innenseite, in der alle Versorgungsleitungen verlegt sind. Die technologische Reife des Systems wird durch das Zertifikat des Passivhaus-Instituts bestätigt, in dessen Rahmen alle wichtigen Details für den Bau geprüft wurden.
01
03
05
08
09
02
04
06
07
Technische Daten
| 01 | Abschlussputz der Fassade | 2 mm |
| 02 | Armierungsmörtel und -gewebe | 5 mm |
| 03 | Fassadendämmung | 140 mm |
| 04 | OSB-Platte | 15 mm |

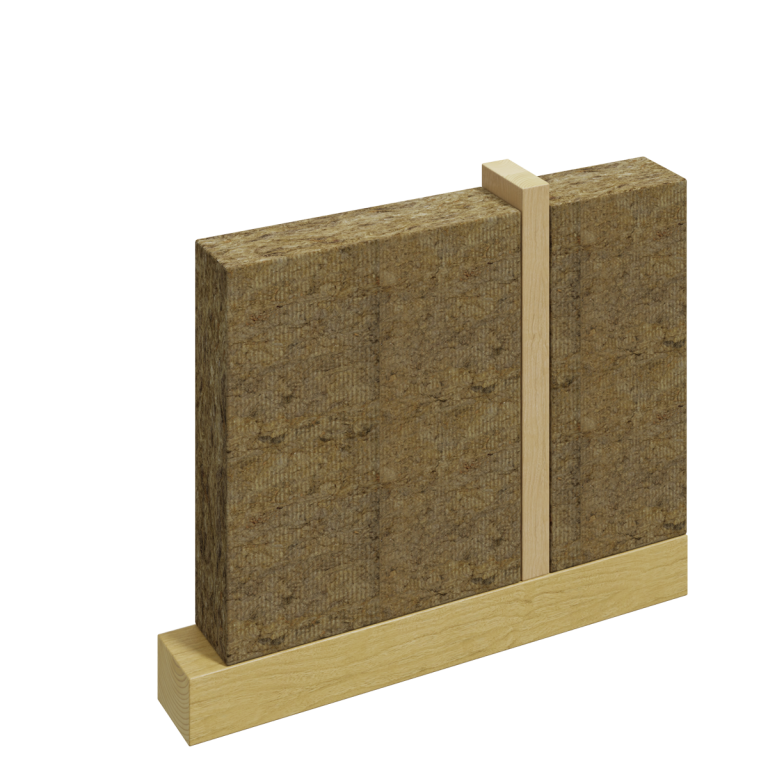

| 05 | Mineralische Wärme- und Schalldämmung mit Holzunterkonstruktion | 160 mm |
| 06 | Dampfbremse | 0,2 mm |
| 07 | Mineralische Wärme- und Schalldämmung mit Holzunterkonstruktion | 60 mm |

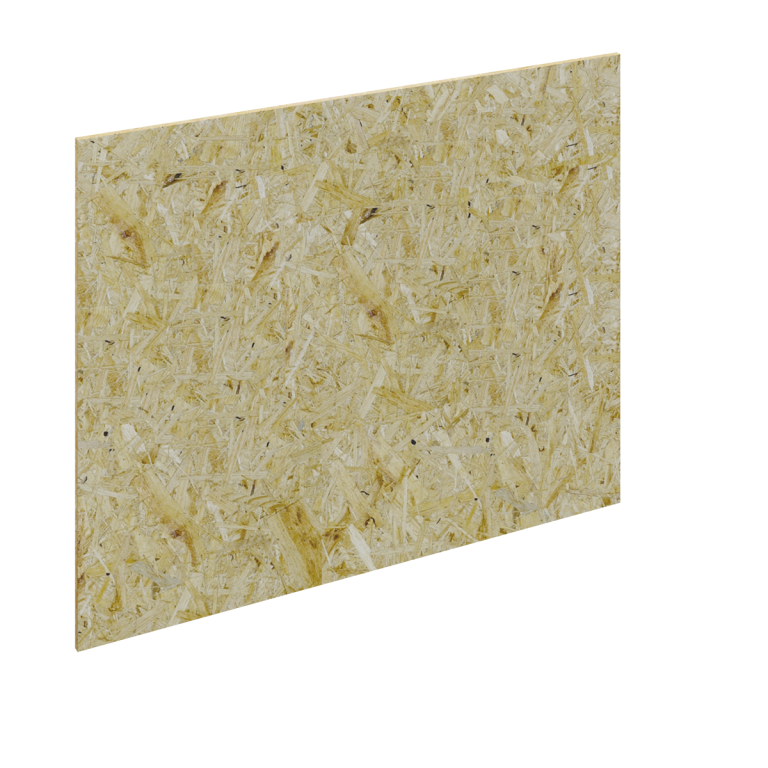

| 08 | OSB-Platte | 15 mm |

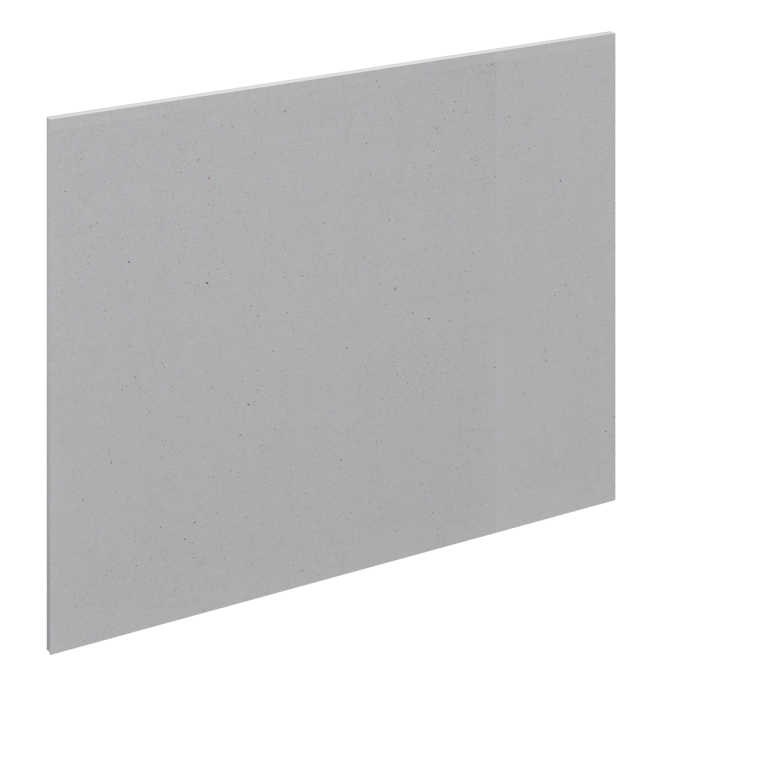

| 09 | Gipsfaserplatte | 10 mm |
| Wandstärke | 407 mm | |
| Dämmstärke | 360 mm | |
| Wärmedurchgangskoeffizient durch Dämmung | 0,11 W/m²K | |
| Wärmedurchgangskoeffizient unter Berücksichtigung des Holzanteils | 0,12 W/m²K | |

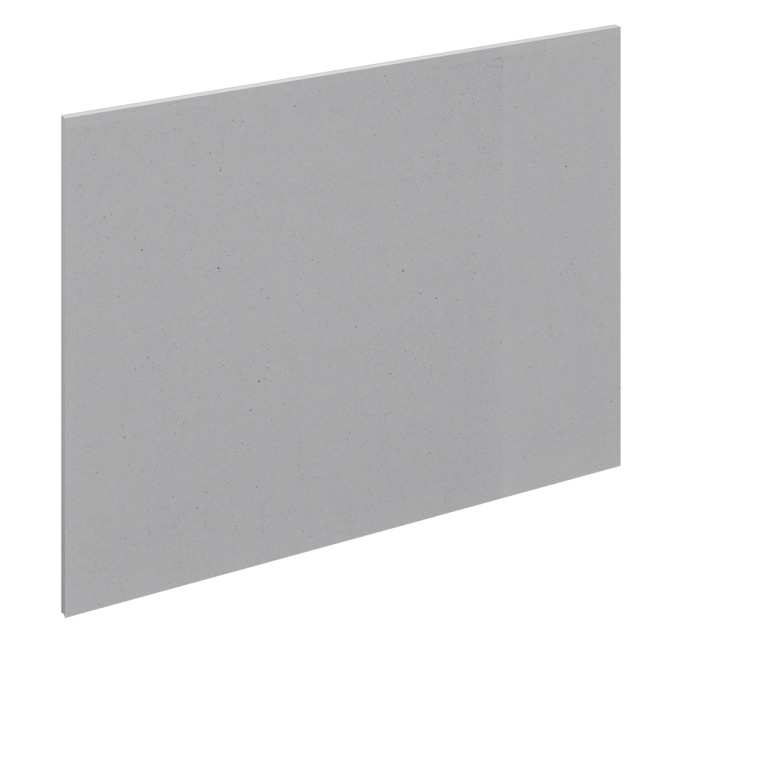

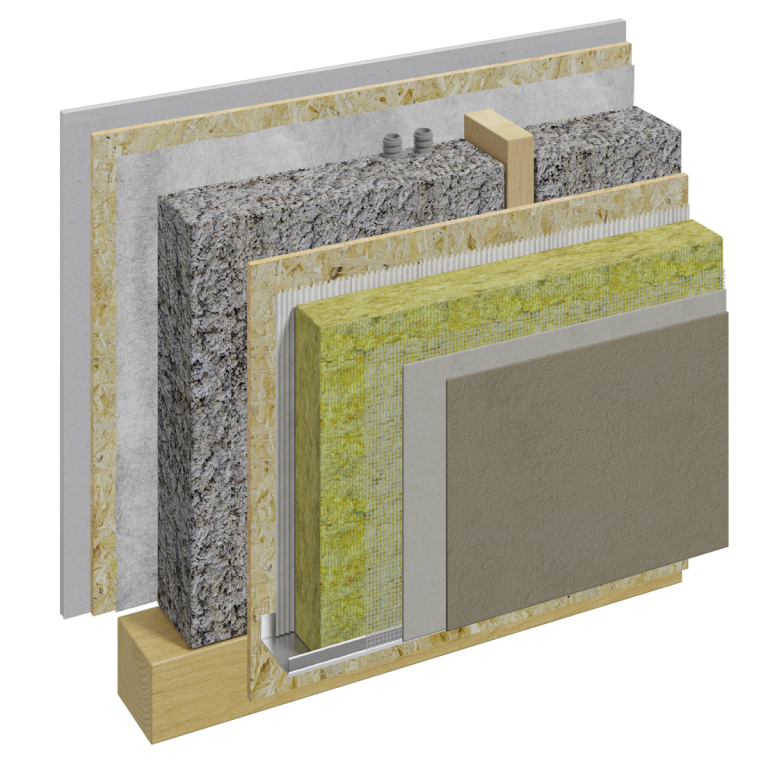

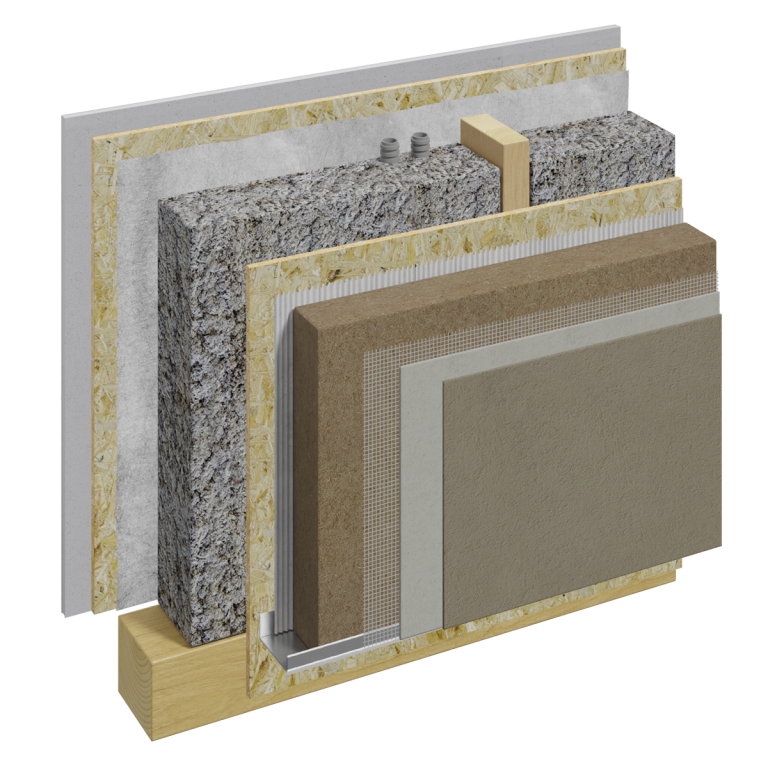

Prestige Eko 3.0
Unter zusätzlicher Berücksichtigung der ökologischen Auswirkungen der verwendeten Materialien haben wir unser Basissystem zum System LUMAR PRESTIGE EKO 3.0 weiterentwickelt. Es zeichnet sich durch den Einsatz natürlicher Dämmmaterialien – Zellulose- und Holzfasern – aus, die neben hervorragender Wärmedämmung auch eine hohe thermische Stabilität der Konstruktion bieten und so einen guten Schutz vor sommerlicher Hitze gewährleisten.
02
03
04
06
07
01
05
08
Technische Daten

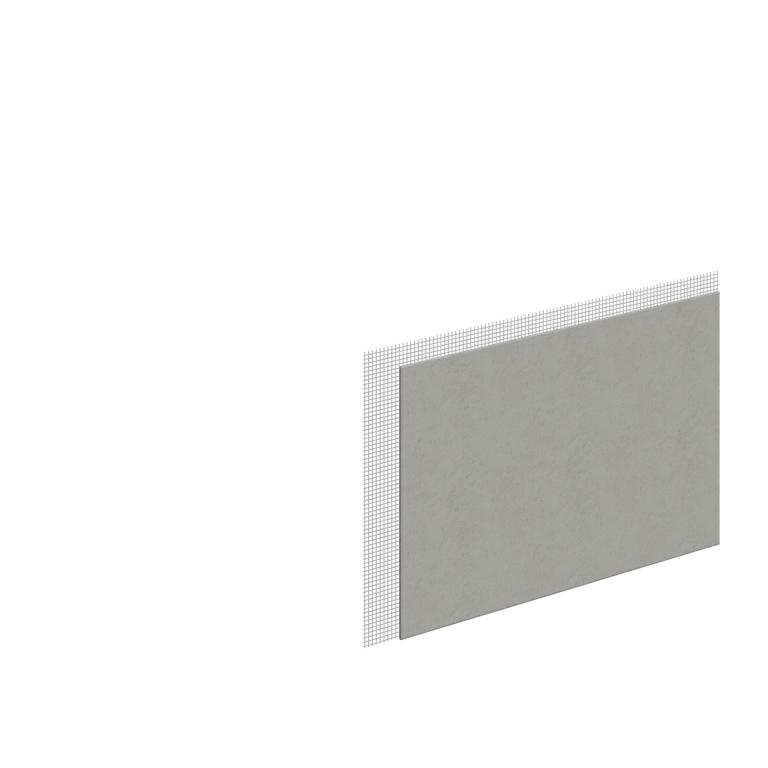

| 01 | Abschlussputz der Fassade | 2 mm |
| 02 | Armierungsmörtel und -gewebe | 5 mm |

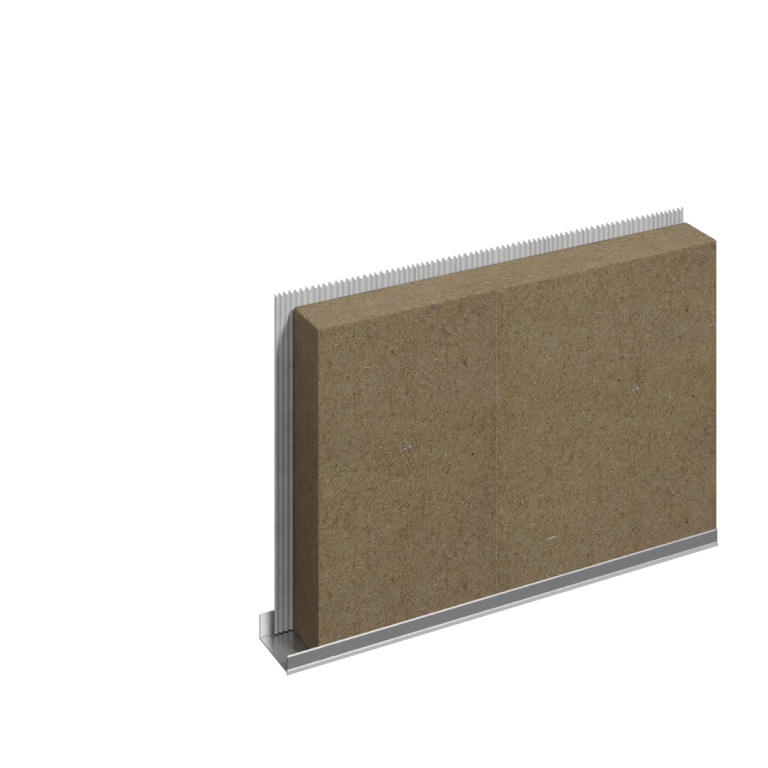

| 03 | Fassadendämmung | 140 mm |

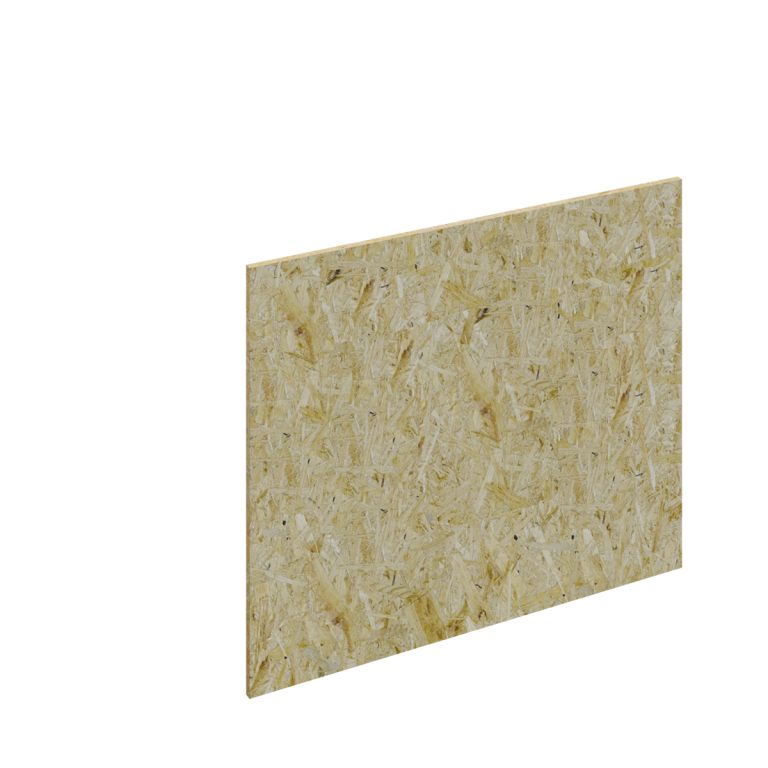

| 04 | OSB-Platte | 15 mm |

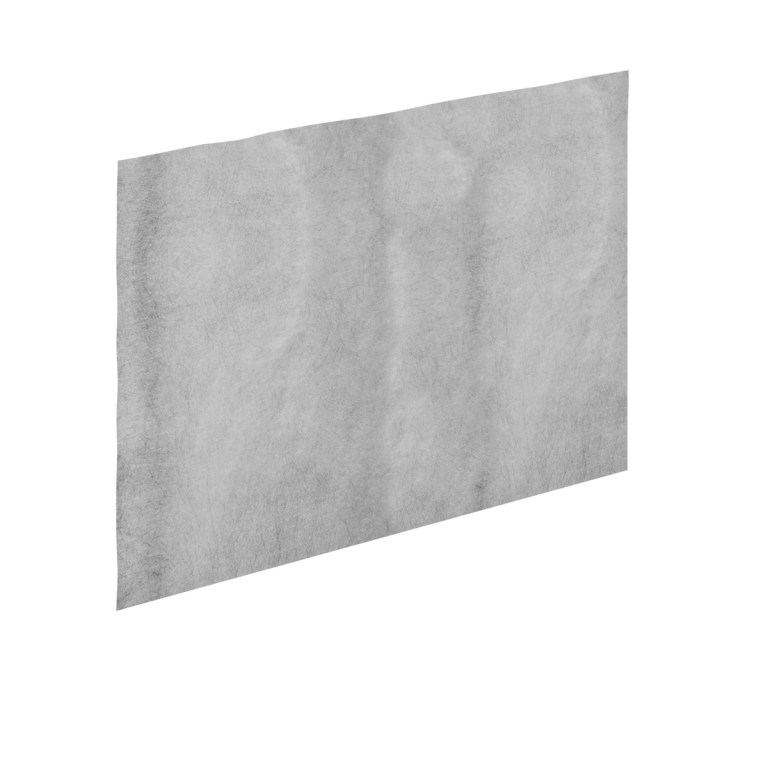

| 05 | Zellulose-Wärme- und Schalldämmung mit Holztragkonstruktion | 160 mm |
| 06 | Dampfbremse | 0,2 mm |
| 07 | OSB-Platte | 15 mm |

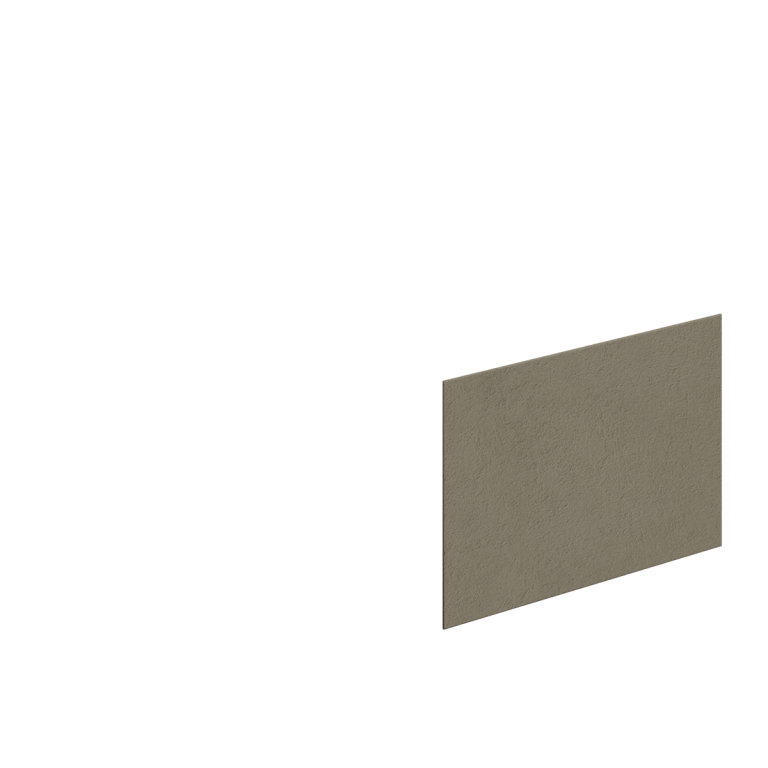

| 08 | Gipsfaserplatte | 10 mm |
| Wandstärke | 347 mm | |
| Dämmstärke | 300 mm | |
| Wärmedurchgangskoeffizient durch Dämmung | 0,12 W/m²K | |
| Wärmedurchgangskoeffizient unter Berücksichtigung des Holzanteils | 0,13 W/m²K | |

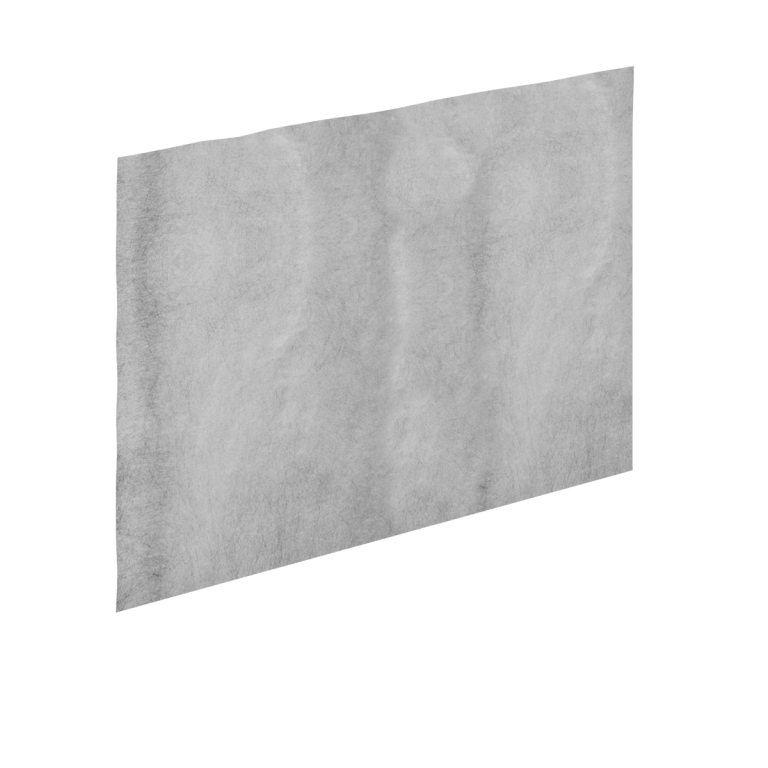

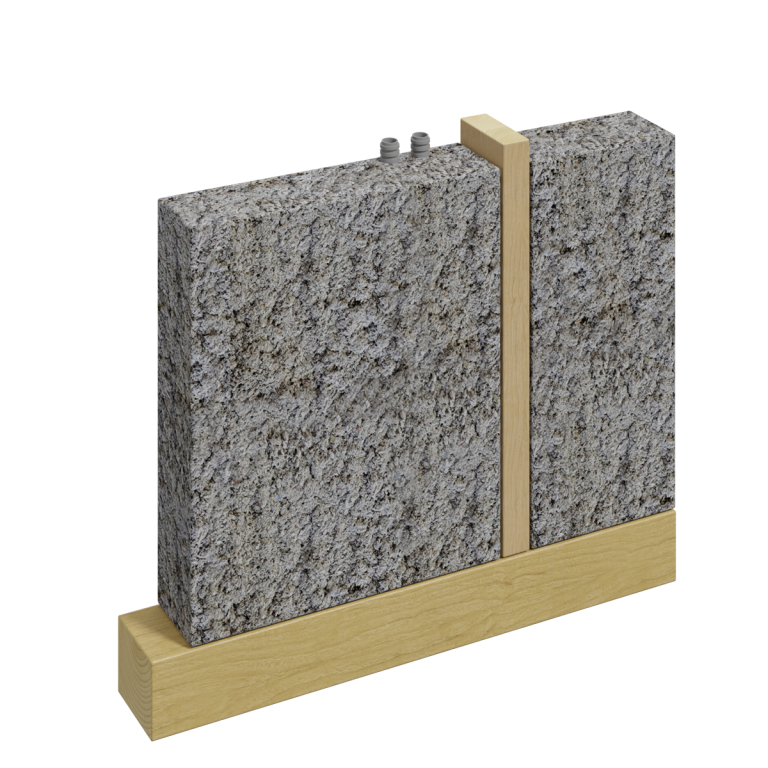

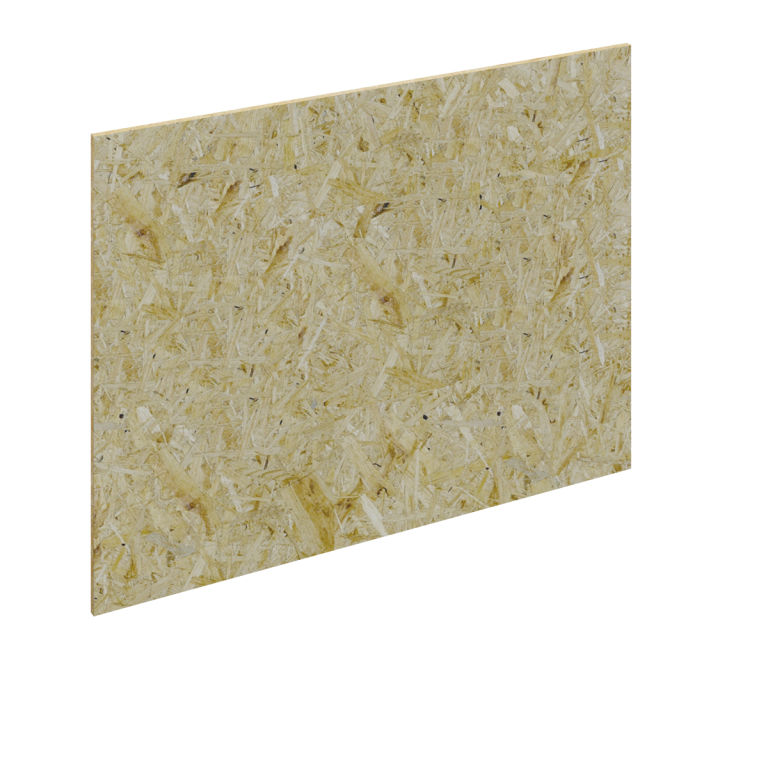

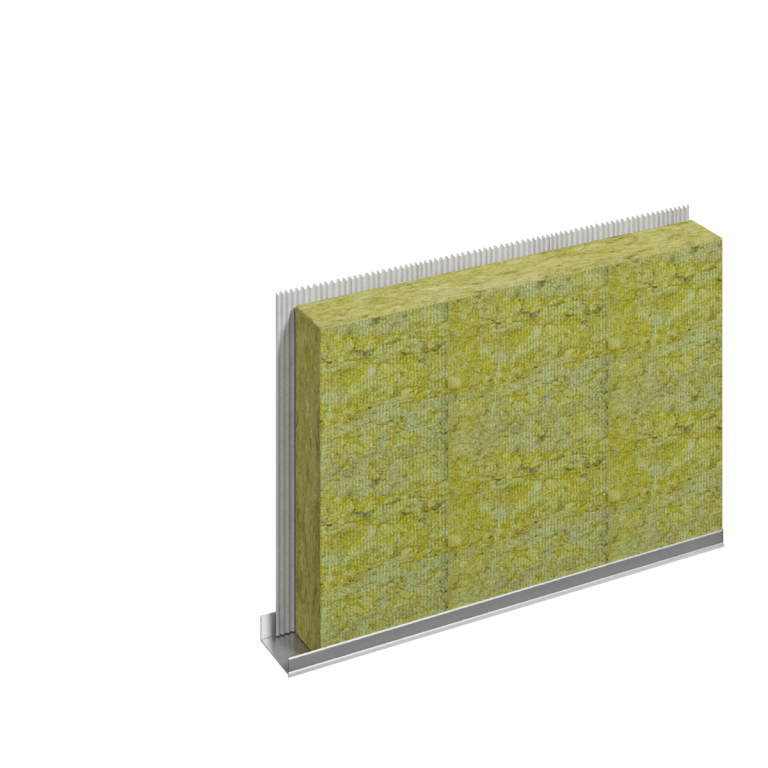

Prestige 3.0
Das Konstruktionssystem LUMAR PRESTIGE 3.0 bildet das Ausgangssystem für den Bau von Lumar-Häusern. Die grundlegende Tragkonstruktion ist mit 160 mm Mineralwolle gedämmt und bildet zusammen mit der mineralischen Fassadendämmung ein diffusionsoffenes Bausystem. Das System bietet sehr gute thermische Eigenschaften. Die doppelte Wandverkleidung aus OSB-Platten (15 mm) und Gipsfaserplatten (10 mm) gewährleistet ausgezeichneten Erdbebenschutz, guten Schallschutz und ein angenehmes Raumklima.
01
02
03
05
04
06
07
08
Technische Daten

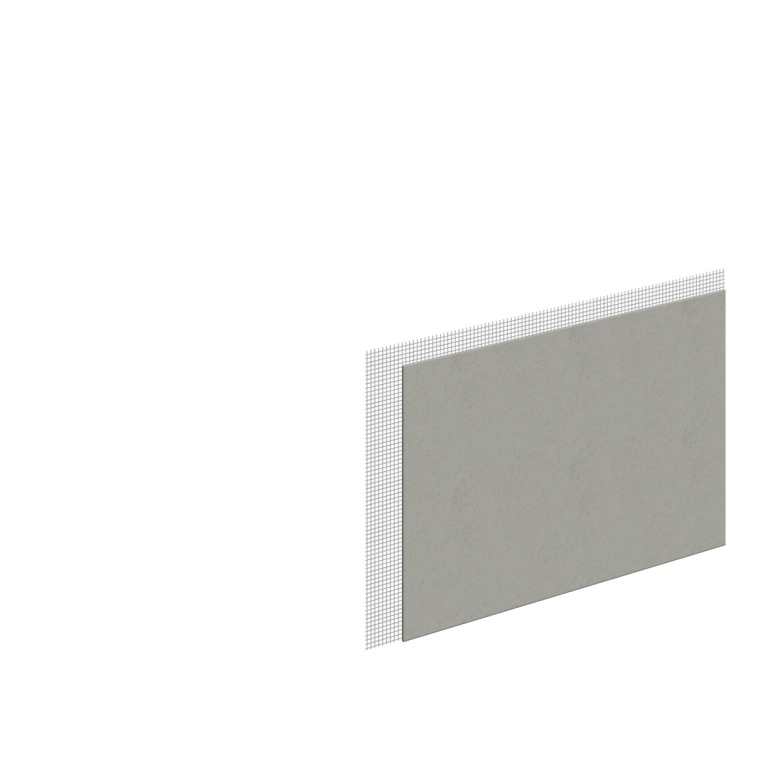

| 01 | Abschlussputz der Fassade | 2 mm |
| 02 | Armierungsmörtel und -gewebe | 5 mm |
| 03 | Fassadendämmung | 140 mm |

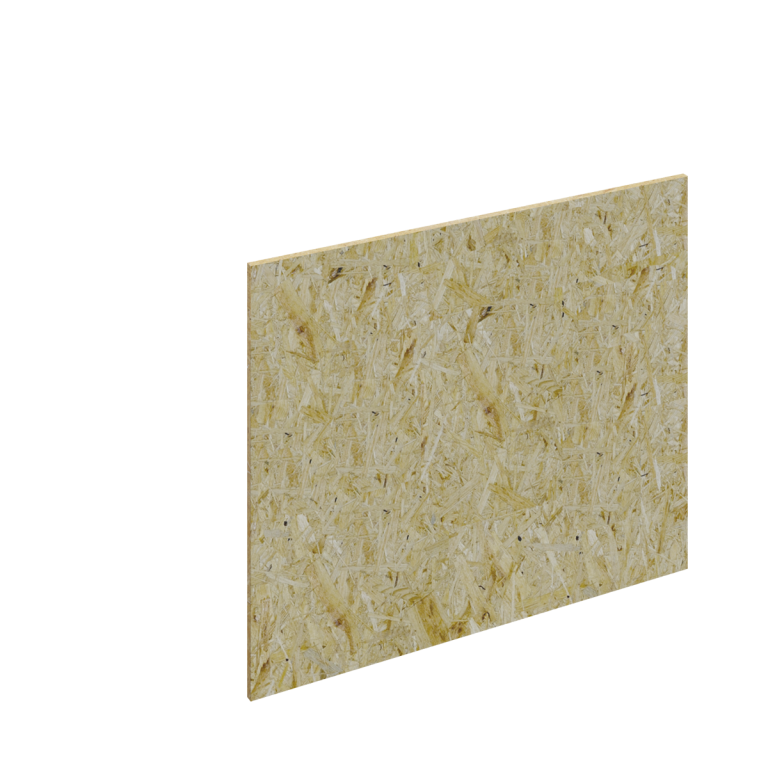

| 04 | OSB-Platte | 15 mm |
| 05 | Mineralische Wärme- und Schalldämmung mit Holztragkonstruktion | 160 mm |
| 06 | Dampfbremse | 0,2 mm |
| 07 | OSB-Platte | 15 mm |

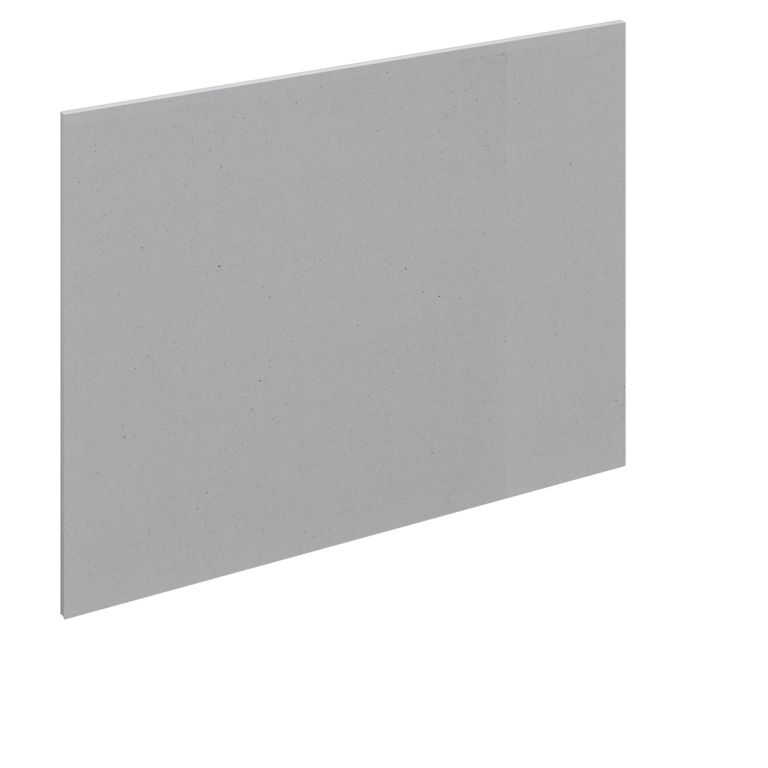

| 08 | Gipsfaserplatte | 10 mm |
| Wandstärke | 347 mm | |
| Dämmstärke | 300 mm | |
| Wärmedurchgangskoeffizient durch Dämmung | 0,12 W/m²K | |
| Wärmedurchgangskoeffizient unter Berücksichtigung des Holzanteils | 0,14 W/m²K | |
Innenwände
Verschiedene Möglichkeiten für Ihren Komfort, Ihre Ruhe und Langlebigkeit.
Innenwand Lumar Silent 3.0
Wandstärke
150 mm
150 mm
Schalldämmmaß Rw, R
47 dB
47 dB
Brandschutz
REI 60
REI 60
Innenwand iQwood
Wandstärke
165 mm
165 mm
Innenwand Lumar 3.0
Wandstärke
150 mm
150 mm
Schalldämmmaß Rw
45 dB
45 dB
Brandschutz
REI 45
REI 45
Innenwand Lumar Silent 3.0

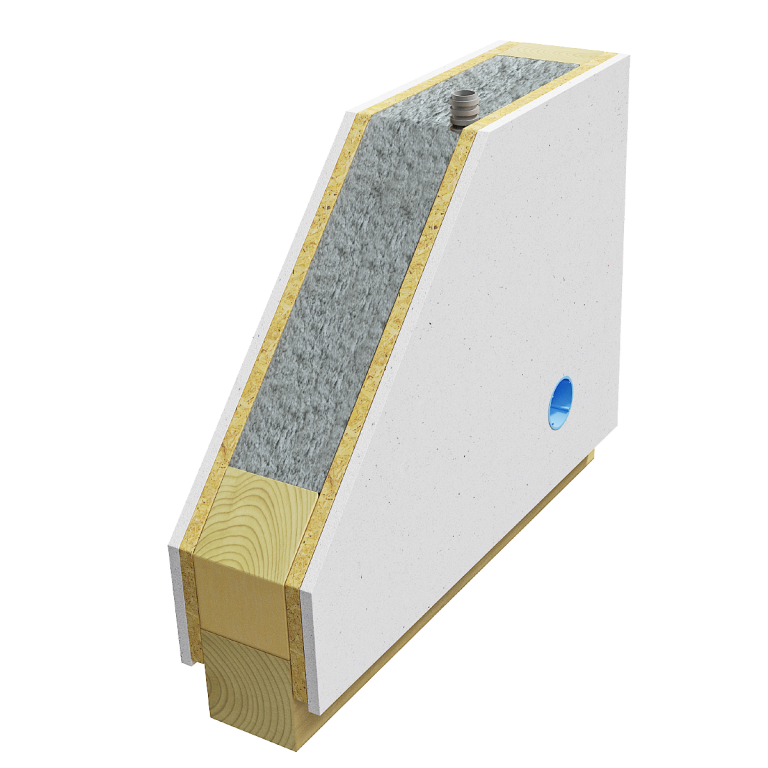

Mit durchdachter Zusammensetzung können wir auch zur verbesserten Schalldämmung zwischen einzelnen Räumen beitragen. Zu diesem Zweck haben wir die Innenwand LUMAR SILENT 3.0 entwickelt, als Weiterentwicklung unserer Basiswand, die eine noch bessere Schalldämmung bietet. Die tragende Konstruktion ist vollständig mit Zelluloseisolierung ausgekleidet und beidseitig mit einer Doppelschicht aus 15 mm OSB-Platten und 10 mm Gipsfaserplatten verkleidet. Zusätzlich ist zwischen Verkleidung und Konstruktion ein Dehnungsband angebracht, das die Schallübertragung durch die Konstruktion reduziert.
05
04
06
01
02
03
Technische Daten
| 01 | Gipsfaserplatte | 10 mm |
| 02 | OSB-Platte | 15 mm |
| 03 | Dehnungsband | 50 mm |
| 04 | Schalldämmung aus Zellulosefasern mit tragender Holzkonstruktion | 100 mm |
| 05 | OSB-Platte | 15 mm |
| 06 | Gipsfaserplatte | 10 mm |
| Wandstärke | 150 mm | |
| Schalldämmmaß Rw, R | 47 dB | |
| Brandschutz | REI 60 | |

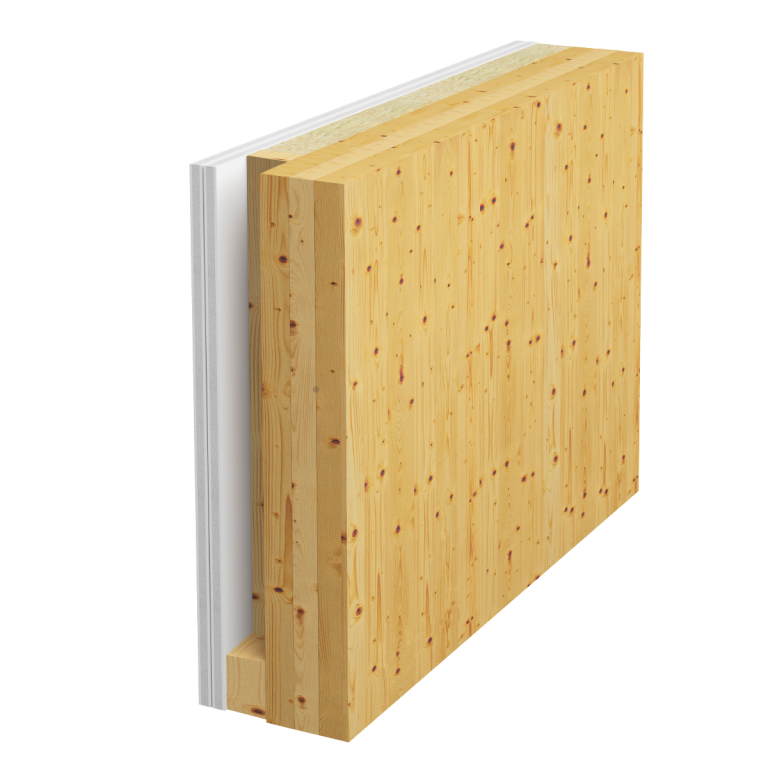

Innenwand iQwood
Auch die inneren massiven Holzwände Lumar iQwood sind aus Fichtenholz gefertigt. Die kreuzweise angeordneten Bretter sind mit Buchenholzdübeln verbunden. Die Dübel können an der Innenseite sichtbar sein oder verborgen bleiben, je nach Wunsch des Bauherrn bzw. Architekten. Auf der sichtbaren Seite kann eine Auswahl verschiedener Holzarten getroffen werden. Die Wände werden vollständig ohne Leime oder andere chemische Zusätze hergestellt. In Kombination mit Lehmdämputzen ermöglichen sie höchste Wohnqualität und ein angenehmes Raumklima.
01
02
03
04
Technische Daten
| 01 | Gipskartonplatte | 12,5 mm |
| 02 | Gipskartonplatte | 12,5 mm |
| 03 | Holzunterkonstruktion | 50 mm |
| 04 | Sichtbare iQwood-Wand | 90 mm |
| Wandstärke | 165 mm | |
Innenwand Lumar 3.0

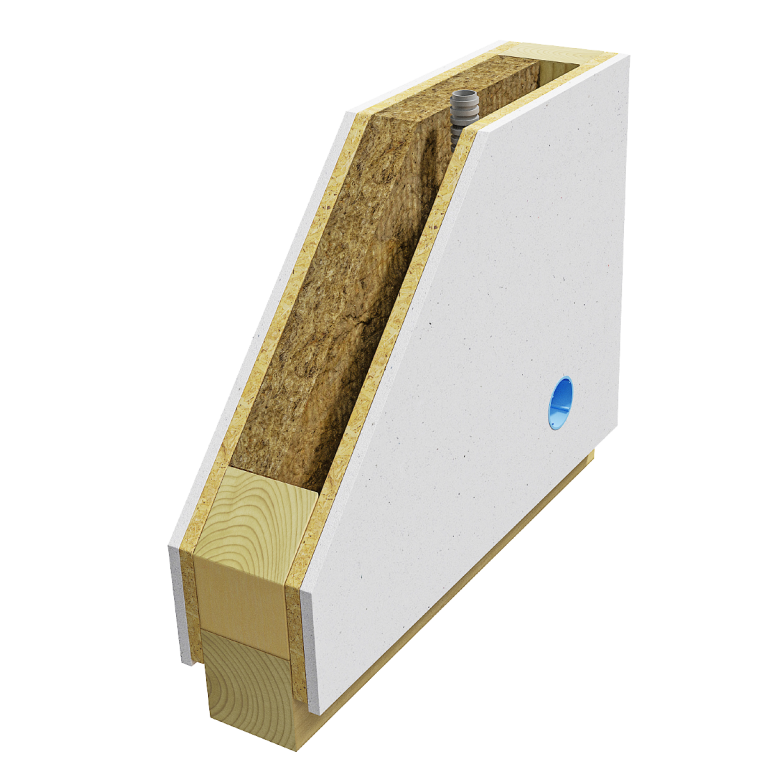

Die Innenwände in Lumar-Häusern sind 15 cm dick, auch hier verwenden wir beidseitig eine doppelte Verkleidung. Die tragende Konstruktion ist 10 cm dick und mit 5 cm Schalldämmung gefüllt. Beidseitig ist sie mit einer Doppelschicht aus 15 mm OSB-Platten und 10 mm Gipsfaserplatten verkleidet. Die Doppelschicht bietet wesentliche Vorteile im Bereich Erdbebenschutz, Verhinderung von Haarrissen und der Möglichkeit, größere Lasten zu hängen.
01
02
03
04
05
06
Technische Daten
| 01 | Gipsfaserplatte | 10 mm |
| 02 | OSB-Platte | 15 mm |
| 03 | Wärme- und Schalldämmung aus Mineralwolle bzw. Holzfasern im BIO-System | 50 mm |
| 04 | Tragende Holzkonstruktion | 100 mm |
| 05 | OSB-Platte | 15 mm |
| 06 | Gipsfaserplatte | 10 mm |
| Wandstärke | 150 mm | |
| Schalldämmmaß Rw | 45 dB | |
| Brandschutz | REI 45 | |
Dach
Die Dachkonstruktion stellt ein wichtiges Element der Gebäudehülle jeder Wohnung dar, nicht nur im Hinblick auf Energieeffizienz, sondern auch für den Schutz vor Witterungseinflüssen und die Haltbarkeit des Gebäudes. Eine qualitativ hochwertige, gedämmte Dachkonstruktion bietet guten Wärmeschutz, während hochwertige Dacheindeckung und sorgfältig ausgeführte Details eine lange Lebensdauer sowohl des Daches als auch des Hauses gewährleisten.
Dach Lumar Passiv
Dachstärke
493 mm
493 mm
Dämmstärke
300 mm
300 mm
Wärmedurchgangskoeffizient durch Dämmung
0,13 W/m²K
0,13 W/m²K
Wärmedurchgangskoeffizient unter Berücksichtigung des Holzanteils
0,13 W/m²K
0,13 W/m²K
Dach Lumar
Dachstärke
433 mm
433 mm
Dämmstärke
300 mm
300 mm
Wärmedurchgangskoeffizient durch Dämmung
0,13 W/m²K
0,13 W/m²K
Wärmedurchgangskoeffizient unter Berücksichtigung des Holzanteils
0,15 W/m²K
0,15 W/m²K

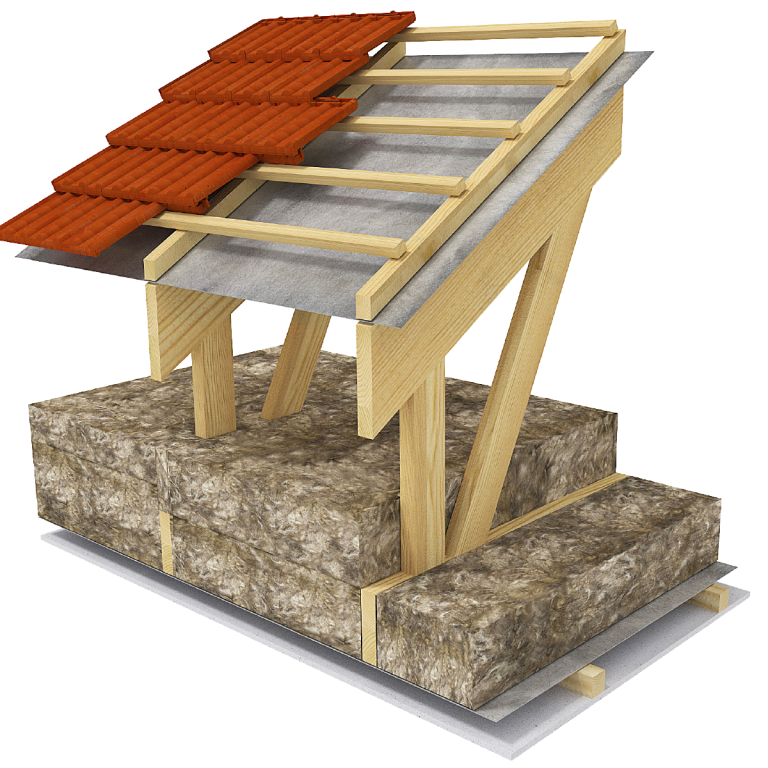

Dach Lumar Passiv
Bei Häusern mit durchgehender Geschosshöhe wird die Dachkonstruktion mit vorgefertigten genagelten Holzstabträgern ausgeführt. Diese sind mit mindestens 300 mm Mineralwolle gedämmt; durch eine entsprechende Belüftung des übrigen Dachbodens wird eine sommerliche Überhitzung verhindert. Auf der Unterseite der Träger sind Latten angebracht, in denen die Installationen verlegt sind. Die Konstruktion ist von unten mit Gipskartonplatten verkleidet.
01
02
03
04
05
06
07
Technische Daten
| 01 | Latten | 50 mm |
| 02 | Belüftungslatten | 70 mm |
| 03 | Sekundäreindeckung | 0,2 mm |
| 04 | Mineralische Wärme- und Schalldämmung mit genagelten Holzstabträgern | 300 mm |
| 05 | Dampfbremse | 0,2 mm |
| 06 | Latten | 60 mm |
| 07 | Feuerfeste Gipskartonplatte | 12,5 mm |
| Dachstärke | 493 mm | |
| Dämmstärke | 300 mm | |
| Wärmedurchgangskoeffizient durch Dämmung | 0,13 W/m²K | |
| Wärmedurchgangskoeffizient unter Berücksichtigung des Holzanteils | 0,13 W/m²K | |

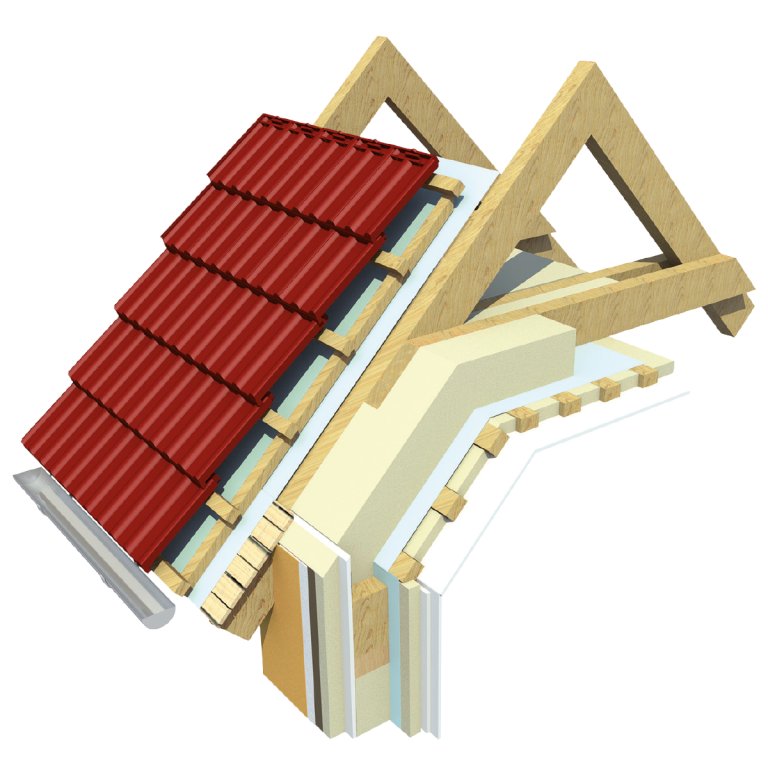

Dach Lumar
Bei Mansardhäusern besteht die Dachkonstruktion aus Holzsparren und Pfetten, die vollständig mit Mineralwolle gedämmt und zusätzlich mit einer Unterkonstruktion an der Unterseite versehen sind, in der die Installationen verlegt sind und Platz für weitere Dämmung geschaffen wird. Mit 300 mm Gesamtdicke der Dämmung bietet es eine gute Wärmedämmung. Im Innenbereich ist es mit Gipskartonplatten verkleidet. Auf der Außenseite sind die Sparren mit hochwertiger Sekundäreindeckung geschützt, auf die Belüftungslatten und die gewählte Dachdeckung montiert sind.
01
02
03
04
05
06
07
Technische Daten
| 01 | Latten | 50 mm |
| 02 | Belüftungslatten | 70 mm |
| 03 | Sekundäreindeckung | 0,2 mm |
| 04 | Mineralische Wärme- und Schalldämmung mit Sparren | 240 mm |
| 05 | Dampfbremse | 0,2 mm |
| 06 | Mineralische Wärme- und Schalldämmung mit Holzunterkonstruktion | 60 mm |
| 07 | Feuerfeste Gipskartonplatte | 12,5 mm |
| Dachstärke | 433 mm | |
| Dämmstärke | 300 mm | |
| Wärmedurchgangskoeffizient durch Dämmung | 0,13 W/m²K | |
| Wärmedurchgangskoeffizient unter Berücksichtigung des Holzanteils | 0,15 W/m²K | |
